Principio di funzionamento
Il sistema utilizza la tecnologia PSA (Pressure Swing Adsorption), utilizzando aria compressa come materia prima e ottenendo separazione e purificazione attraverso l'adsorbimento selettivo di ossigeno e azoto mediante setacci molecolari di carbonio.
L'aria compressa purificata entra nella torre di adsorbimento A; sotto pressione, l'ossigeno e alcune impurità gassose vengono adsorbiti dai setacci molecolari, mentre l'azoto esce dalla torre e confluisce nel serbatoio del prodotto a valle per lo stoccaggio. Quando la torre di adsorbimento A si avvicina alla saturazione, il sistema di controllo commuta automaticamente le valvole, deviando una parte del gas prodotto per spurgare e rigenerare la torre di adsorbimento B, rilasciando così l'ossigeno precedentemente adsorbito. Le due torri alternano cicli di adsorbimento e rigenerazione; combinato con gli effetti di bilanciamento e buffering del serbatoio tampone a monte e del serbatoio del prodotto a valle, ciò garantisce una fornitura di azoto continua, stabile e di alta-qualità.
Il funzionamento del sistema è gestito centralmente da un sistema di controllo unificato, con interazione coordinata tra le unità per garantire prestazioni efficienti lungo l'intera catena del processo-dalla purificazione dell'aria all'uscita dell'azoto finito.
Caratteristiche del prodotto
Progettazione integrata

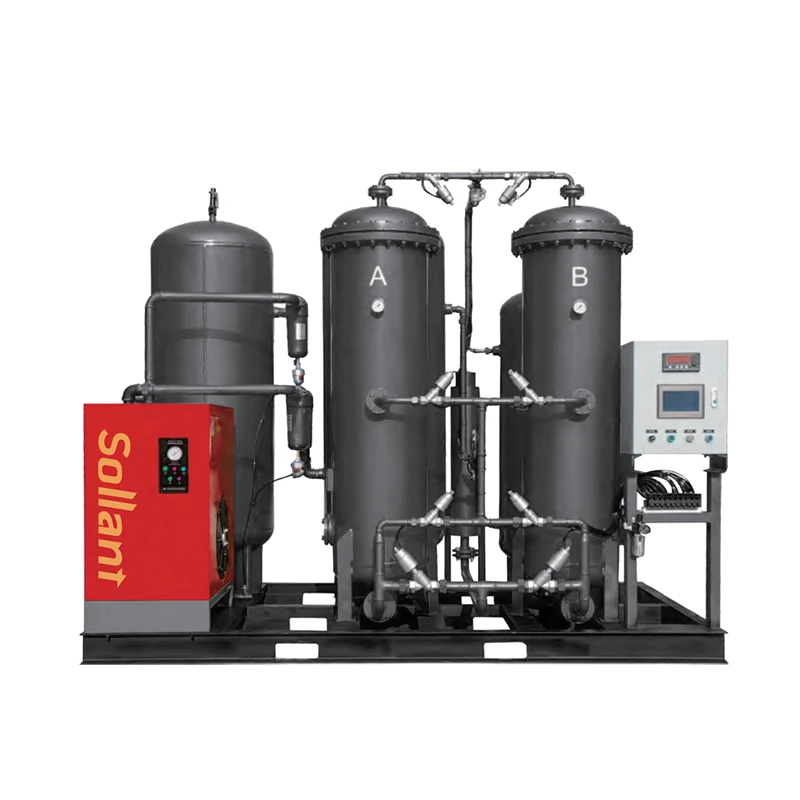

Integra il sistema di purificazione dell'aria compressa, i serbatoi tampone di azoto (ingresso/uscita) e il generatore di azoto PSA in un'unica unità. È facile da installare-richiede solo un semplice collegamento a una fonte di aria compressa-e fornisce un'emissione stabile di azoto ad alta-purezza con un basso punto di rugiada.
Configurazione flessibile
L'unità di purificazione dell'aria compressa può essere configurata in modo flessibile con essiccatori a refrigerazione, filtri di precisione o essiccatori ad adsorbimento per soddisfare diversi scenari di utilizzo dell'aria e requisiti di qualità. Questi possono essere combinati e installati sullo stesso skid, soddisfacendo varie condizioni operative dalle applicazioni industriali generiche a quelle che richiedono un'elevata asciugatura, ottenendo realmente una configurazione su-demand.
Alta integrazione
Integra più dispositivi disposti in modo indipendente in un tutto unificato, condividendo un sistema di controllo centralizzato. Le unità lavorano insieme in tandem, ottenendo un controllo integrato dell'intero processo, dalla purificazione della fonte d'aria alla produzione di azoto, massimizzando le prestazioni complessive dell'unità.
Risparmio energetico a frequenza variabile
Dotato di un sistema di controllo intelligente della frequenza variabile, può monitorare automaticamente i cambiamenti nel carico d'aria a valle e regolare il carico operativo del sistema in tempo reale. Indipendentemente dal fatto che si tratti di periodi di picco di consumo di gas, di periodi non di punta o di condizioni di consumo di gas intermittente, l'apparecchiatura può funzionare al livello di consumo energetico più economico, ottenendo significativi effetti di risparmio energetico.

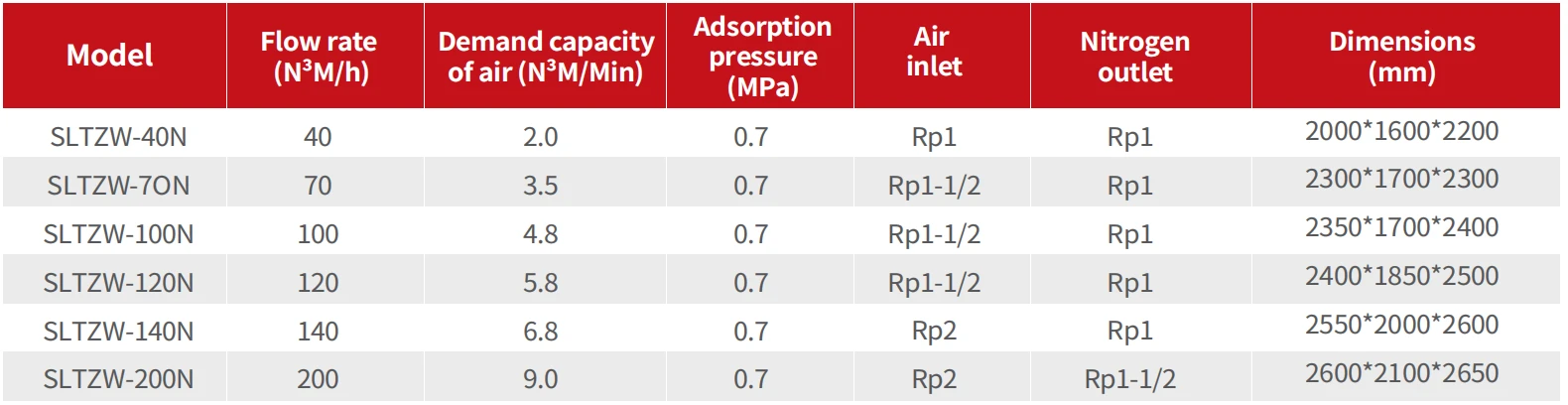

Specifiche tecniche del generatore combinato di gas di azoto
Vantaggi dei componenti principali
Configurazione dell'essiccatore frigorifero:Dispone di un essiccatore a refrigerazione e di filtri di precisione a tre-stadi; raggiunge un punto di rugiada in pressione in uscita di -20 gradi, soddisfacendo la maggior parte dei requisiti industriali generali.
Configurazione dell'essiccatore ad adsorbimento:Dispone di un essiccatore ad adsorbimento rigenerativo riscaldato o senza calore e di filtri multi-stadio; raggiunge un punto di rugiada in pressione in uscita compreso tra -40 e -60 gradi, adatto per applicazioni che richiedono azoto estremamente secco, come l'industria elettronica, farmaceutica e di lavorazione di precisione.
Il sistema di purificazione e l'unità di generazione di azoto condividono uno skid comune e sono dotati di collegamenti per tubazioni integrati, riducendo al minimo le perdite intermedie delle tubazioni e il rischio di perdite d'aria.
Serbatoi inerziali di ingresso/uscita:Costruito in acciaio al carbonio o acciaio inossidabile di alta-qualità con volumi adeguati a condizioni operative specifiche; smorza efficacemente le fluttuazioni di pressione nei flussi di ingresso e di uscita per garantire un funzionamento stabile del sistema.

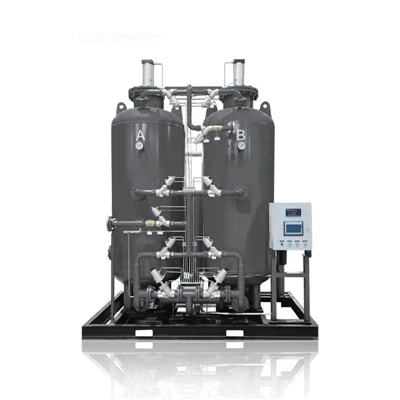

Unità di generazione di azoto PSA:Presenta una struttura a doppia-torre che utilizza setacci molecolari al carbonio di alta-qualità e un processo di imballaggio ad alta-densità; i distributori del flusso d'aria ad alta-efficienza all'interno delle torri garantiscono un'efficienza di adsorbimento ottimale, mentre il gruppo valvola pneumatica offre una risposta rapida e una tenuta affidabile.
